İşleme boyutu aralığı daha geniştir, büyük demir parçaların toplu olarak öğütülmesi için uygundur
Ürün No :
DR-1200R/BSipariş (MOQ) :
1 UnitÖdeme :
TT 50% deposit first, and then TT 50% before shipment.Ürün Menşei :
ChinaNakliye Limanı :
ShanghaiKurşun zamanı :
60 DaysAğırlık :
6.5 T
Ana Yapılandırma
Çift çalışma tezgahı, tek kol, çift işleme mili
Anahtar Parametreler
Maksimum İşleme Boyutu (mm) | Maksimum Yük Taşıma Kapasitesi (kg) | Kol Yükü (kg) | İşleme Eksenlerinin Sayısı | Tekrarlanan Konumlandırma Doğruluğu (mm) |
φ1200*H650 | 1000 | 300 | 9 | ±0,05 |
Mil Gücü (kw) | Çalışma Gücü (kw) | Toplam Güç(kw) | Ekipman Boyutu(mm) | Ekipman Ağırlığı(T) |
16.5 | Yaklaşık 5.5 | 42 | 4030*3780*3310 | 6.5 |
Ürün Genel Bakışı

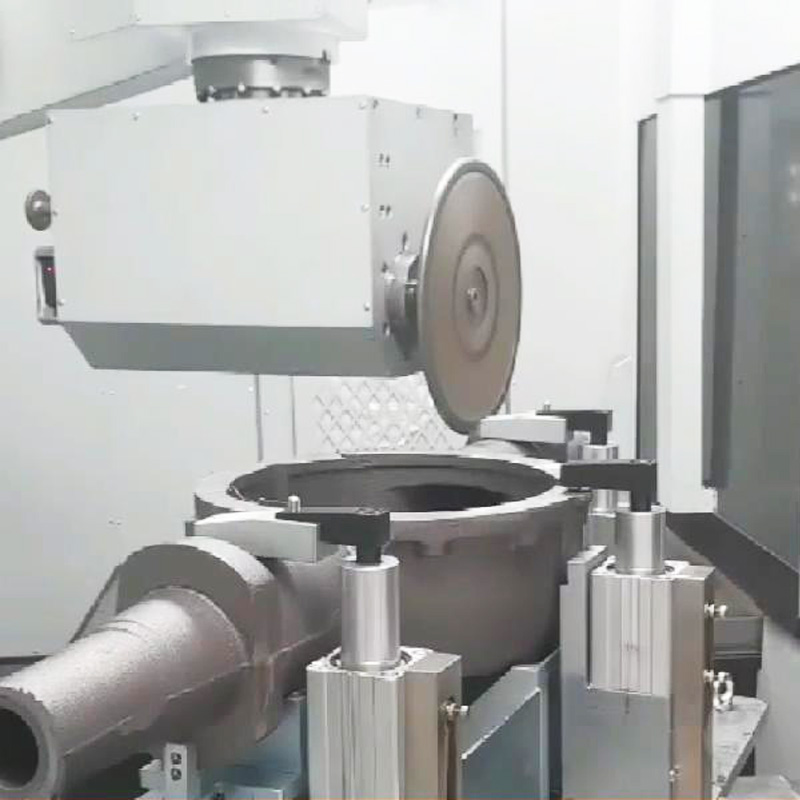

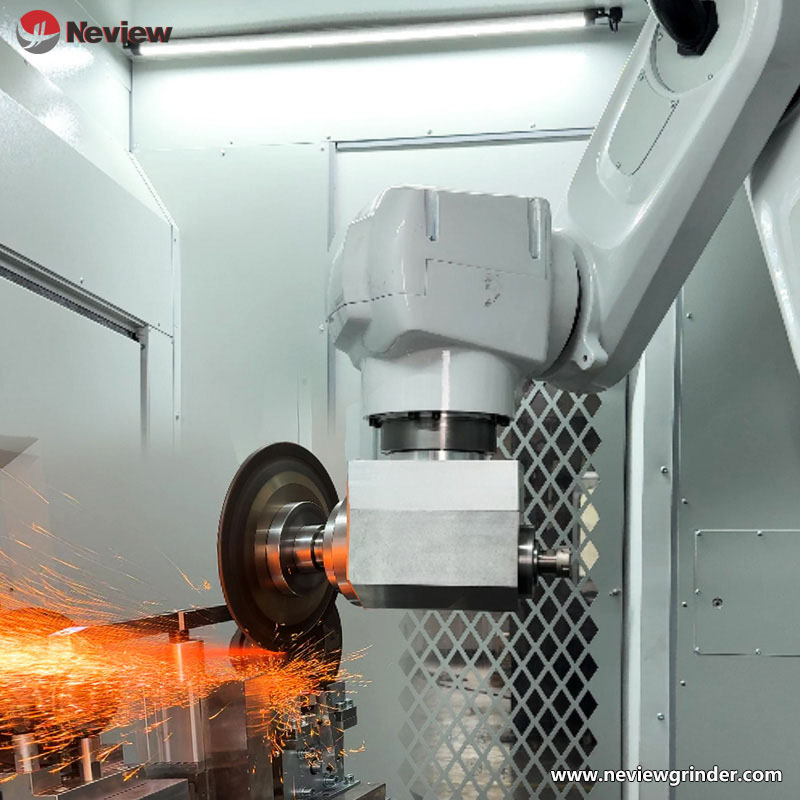

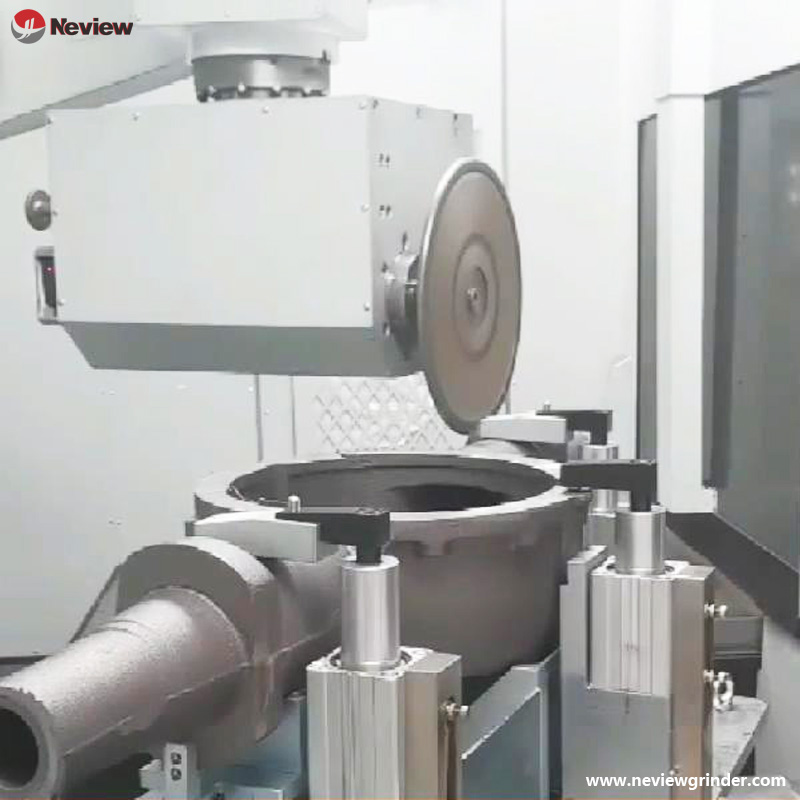

Neview Automatic tarafından tasarlanan DR-1200R/B, büyük dökme demir parçalar için özel olarak tasarlanmış tek kollu, çift istasyonlu bir taşlama sistemidir. 9 eksenli bağlantı teknolojisi ve çift mil yapılandırması ile yüksek hassasiyetli taşlama standartlarını korurken olağanüstü ağır yük işleme yetenekleri sunar. Çift istasyonlu döner tabla, eş zamanlı yükleme/boşaltma ve taşlama işlemlerini mümkün kılarak büyük boyutlu iş parçaları için üretkenliği önemli ölçüde artırır. Madencilik makineleri, ağır ekipman ve ilgili sektörlerde büyük demir parçaların çapaksızlaştırılması ve parlatılması gibi son işlem görevleri için idealdir.
Temel Teknik Avantajlar
Ağır Yük ve 9 Eksenli Bağlantı Tasarımı
• Çalışma masası 1000 kg yük kapasitesine sahiptir + robotik kol 300 kg taşır. Güçlendirilmiş redüktörler ve kol yapıları, büyük döküm kanalı/kapı kalıntılarının kararlı bir şekilde işlenmesini sağlayarak >600 kg birleşik rijitliğe ulaşır.
• 9 eksenli bağlantı, karmaşık 3B yörünge işlemeyi destekler ve Ø1,2 m'ye kadar dökme demir parçaları destekler; bu da geleneksel 5 eksenli sistemlerin işleme aralığını üç katına çıkarır.
Akıllı Hata Telafisi ve Esnek İşleme

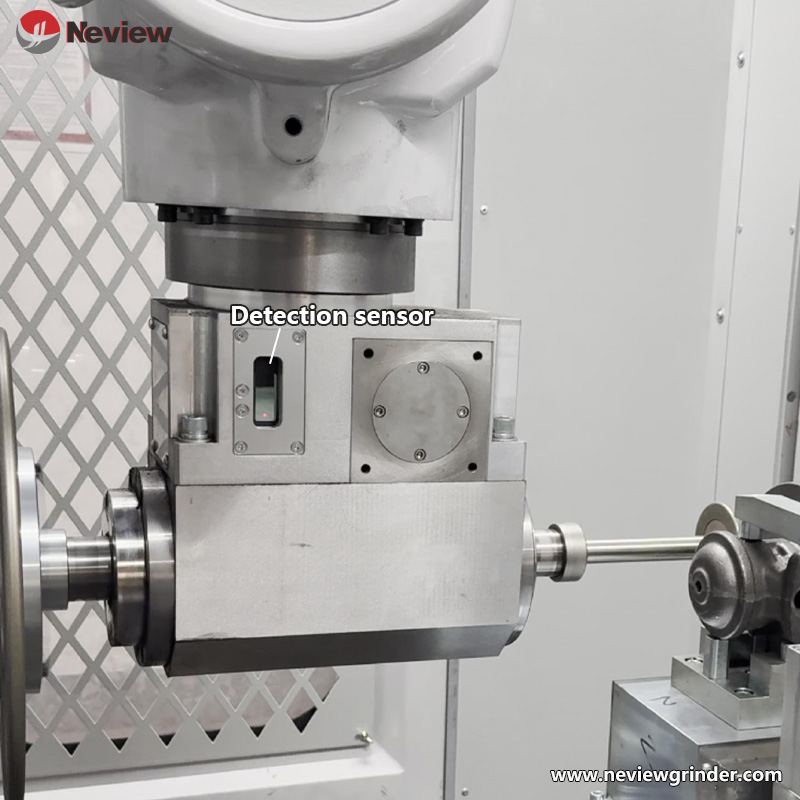

• Standart yüksek hassasiyetli deplasman sensörleri döküm varyasyonlarını otomatik olarak algılar (±3mm tolerans) ve taşlama yollarını ayarlar.
• Üçlü kapalı devre kontrolü, büyük deforme olabilen iş parçalarının uyumlu bir şekilde taşlanmasını sağlayarak, yetersiz sertlikten kaynaklanan aşırı kesim kusurlarını ortadan kaldırır.
Çift İstasyonlu Yüksek Verimlilikli Çalışma
• Çift istasyonlu döner tabla, büyük iş parçalarının yüklenmesini/boşaltılmasını ve taşlanmasını senkronize eder. Otomatik istasyon değiştirme teknolojisiyle entegre edildiğinde, üretkenlik tek istasyonlu sistemlere kıyasla %40 artar.
• Çift milli sistem, kaba işleme/finisaj takımlarının aynı anda monte edilmesine olanak tanır ve tüm işlemlerin tek bir kurulumda tamamlanmasını sağlayarak yeniden sıkıştırma hatalarını en aza indirir.
Ağır Hizmet Tipi Koruma ve Eko-Tasarım
• Otomatik elektrikli kilitlere sahip üç katmanlı çelik korumalar (IP55 sınıfı), büyük parçaların taşlanması sırasında sıçrama risklerini etkili bir şekilde sınırlandırır.
• Yüksek güçlü merkezi toz emme sistemi, AB CE çevre standartlarına uygun olarak %98'in üzerinde toplama verimliliği sağlar.
Uygulamalar ve Uyumluluk
Tipik Uygulama Senaryoları
• Madencilik Makinaları: Büyük dökümlerin toplu öğütülmesi (kırıcı çekiçler, öğütme değirmeni tamburları).
• Ağır Ekipman: Yapısal komponentlerin yüzey işlemleri (liman makinaları şanzımanları, inşaat araçları şasileri).
• Enerji Ekipmanları: Büyük boyutlu dökümlerin (rüzgar türbini tabanları, nükleer vana gövdeleri) hassas taşlanması.
Uyumlu Ürün Özellikleri
• Büyük döküm demir parçalar ≤1000kg;
• 1200×H650mm boyutlarında büyük boyutlu yapısal bileşenler;
• ±0,05 mm taşlama hassasiyeti gerektiren ağır iş parçaları.
Yenilik Öne Çıkanlar
Mega Ölçekli İşleme için 9 Eksenli Bağlantı
Geleneksel 8 eksenli sistemlerle karşılaştırıldığında, DR-1200R/B'nin 9 eksenli bağlantısı, sürekli dikey/kavisli yüzey işlemeyi mümkün kılan bir eğim ekseni tasarımını bünyesinde barındırır. Büyük dökme demir parça tiplerinin %90'ından fazlasını kapsar.
Yapay Zeka Destekli Akıllı Üretim
• Büyük iş parçalarının yüksek hassasiyetle konumlandırılmasını sağlayarak fikstür karmaşıklığını azaltır ve takım maliyetlerini %40 oranında düşürür.
• Doğrudan programlama içe aktarımı, karmaşık iş parçası devreye alma süresini geleneksel sistemlere göre 1/3 oranında azaltır.
Yapılandırma ve Destek
Standart Yapılandırma
• Tek robotik kol + çift istasyonlu döner masa;

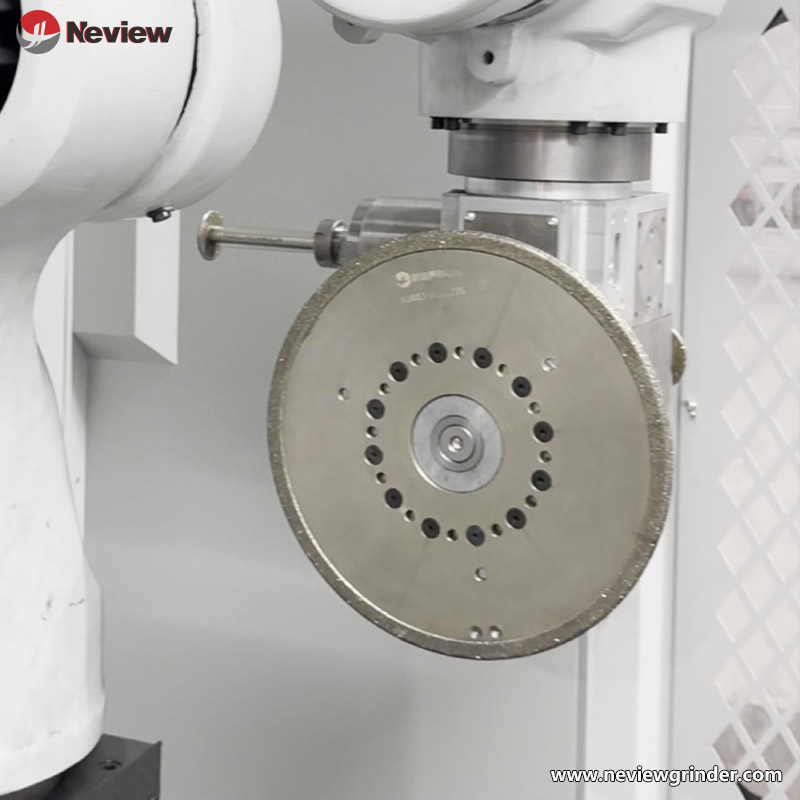

• Çift milli taşlama sistemi (16,5 kW milli motorlar);
• Otomatik hata algılama ve telafi sistemi;
• Uzaktan teşhis modülüne sahip akıllı kontrol sistemi.
