Çift çalışma tezgahı yükleme ve boşaltma, daha yüksek verimlilik, toplu halde küçük demir parçaların taşlanması için uygundur.
Ürün No :
DR-550BSipariş (MOQ) :
1 UnitÖdeme :
TT 50% deposit first, and then TT 50% before shipment.Ürün Menşei :
ChinaNakliye Limanı :
SHANGHAIKurşun zamanı :
60 daysAğırlık :
3.8 T
Ana Yapılandırma
Çift workbankes,stek arm,dgerçek pişleme siğnes
Anahtar Parametreler
Maksimum İşleme Boyutu (mm) | Maksimum Yük Taşıma Kapasitesi (kg) | Kol Yükü (kg) | İşleme Eksenlerinin Sayısı | Tekrarlanan Konumlandırma Doğruluğu (mm) |
φ550*H350 | 200 | 100 | 8 | ±0,02 |
Mil Gücü (kw) | Çalışma Gücü (kw) | Toplam Güç(kw) | Ekipman Boyutu(mm) | Ekipman Ağırlığı(T) |
13 | Yaklaşık 3.8 | 28 | 3010*1950*2600 | 3.8 |
Ürün Genel Bakışı

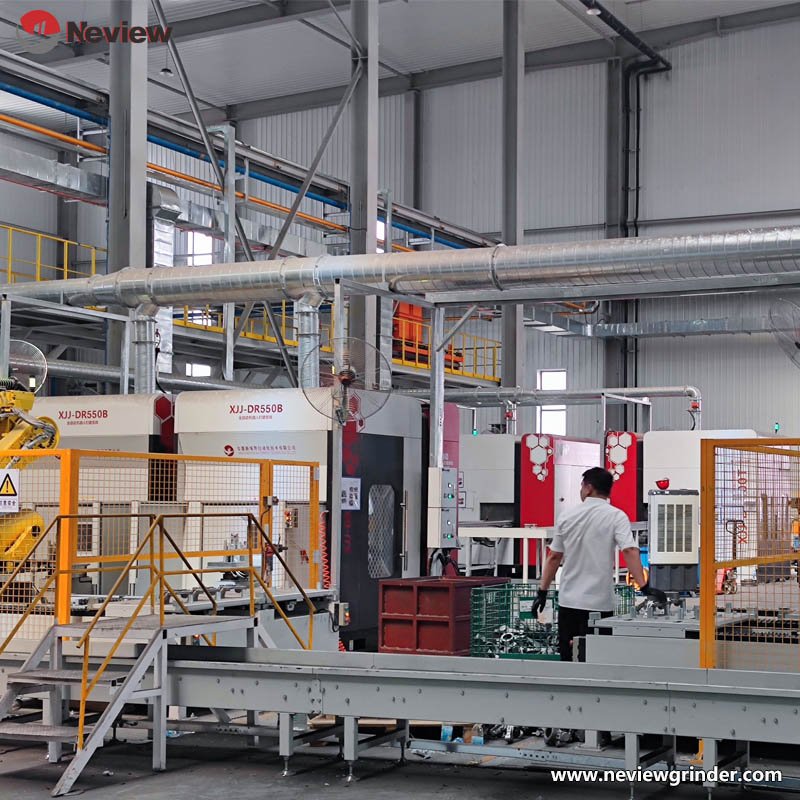

Anhui Xinjingjie Automation Technology Co., Ltd. tarafından geliştirilen DR-550B, küçük dökme demir parçaları taşlamak için özel olarak tasarlanmış tek kollu, çift istasyonlu bir robotik sistemdir. 8 eksenli bağlantı teknolojisi ve çift mil yapılandırması kullanarak, yüksek hassasiyetli taşlama ve verimli üretim arasında bir denge sağlar. Çift istasyonlu döner tabla tasarımı, eş zamanlı yükleme/boşaltma ve taşlama işlemlerini mümkün kılarak çevrim süresini önemli ölçüde azaltır. Otomotiv parçaları ve mekanik bileşenler gibi toplu olarak üretilen küçük demir bileşenlerin çapak alma ve parlatma gibi son işlem görevleri için idealdir.
Temel Avantajlar
1. Son Derece Sertlik ve Yüksek Yük Tasarımı
Çalışma masası ve robotik kol, 200 kg'a kadar yükleri eş zamanlı olarak işler. Güçlendirilmiş redüktör ve kol yapısı sayesinde, birleşik sertlik 400 kg'ı aşar. Büyük döküm ağzı/kapı artıklarını kesme ve taşlama gibi zorlu görevler için, test edilmiş kuvvet çıkışı 165 kg'ı aşarak istikrarlı performans sağlar.
2. Akıllı Telafi ve Esnek Taşlama Teknolojisi

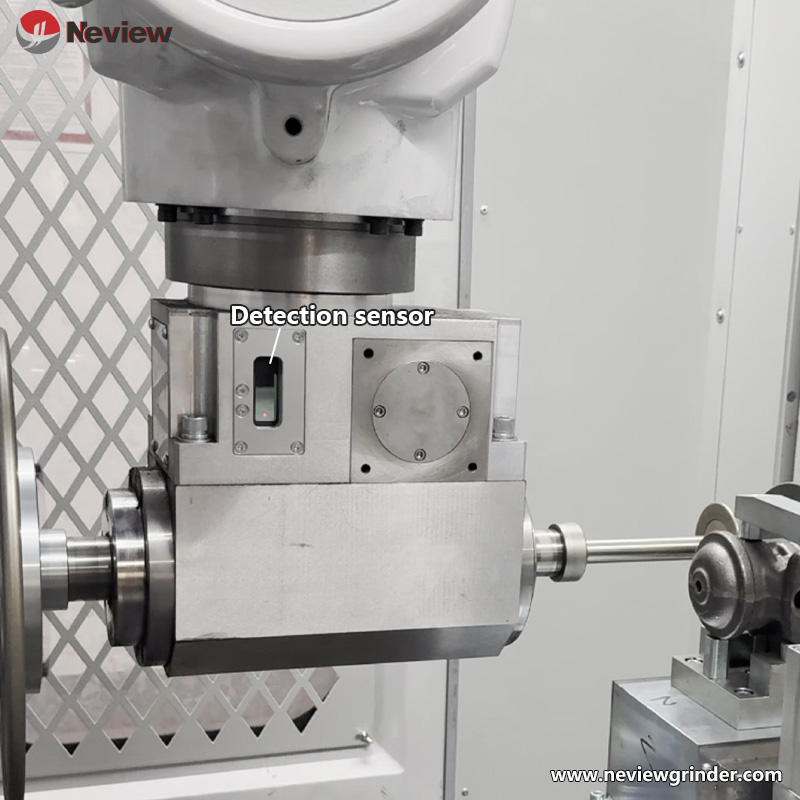

Standart deplasman sensörü algılama sistemi, iş parçasındaki değişiklikleri otomatik olarak belirler ve önemli döküm toleranslarını karşılamak için taşlama yollarını ayarlar.
Kolayca deforme olabilen iş parçaları için, akım döngüsü, konum döngüsü ve tork döngüsü kontrolü yoluyla esnek kontur takipli taşlama elde edilir. Taşlama kuvveti parametrik olarak ayarlanabilir.
3. Verimli Çift İstasyon Operasyonu

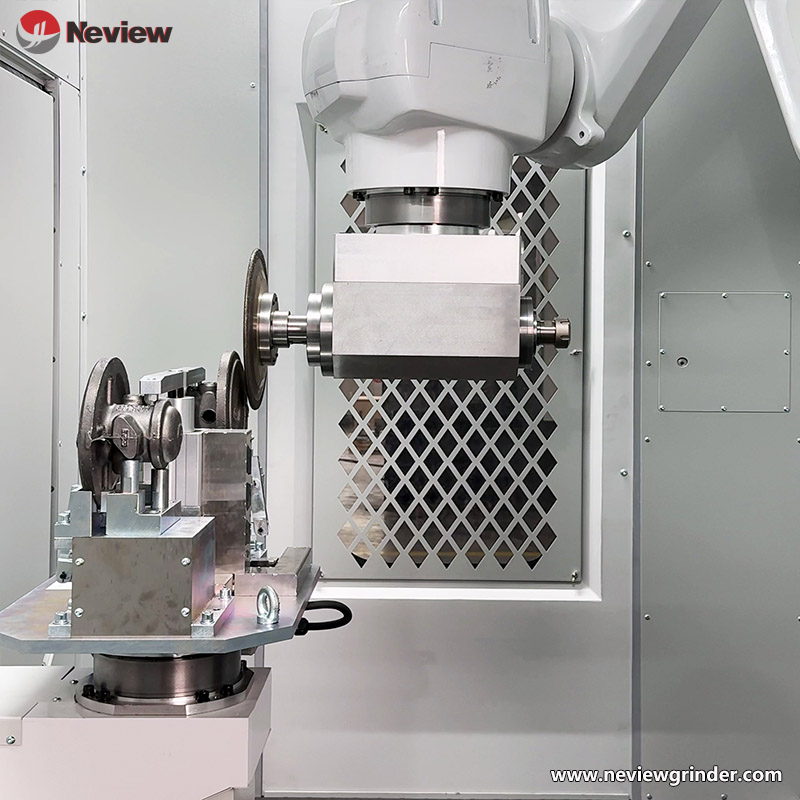

Çift istasyonlu döner tabla tasarımı, eş zamanlı yükleme/boşaltma ve öğütmeyi mümkün kılar. Otomatik istasyon değiştirme teknolojisiyle birleştirildiğinde, üretkenlik %30'un üzerinde artar ve manuel müdahale sıklığı önemli ölçüde azalır.
4. Güvenlik, Çevresel ve Kolay Bakım
* Otomatik elektrikli kapı kilitleri ve yükleme alanı ışık perdesi korumasına sahip çift katmanlı kapalı paneller endüstriyel güvenlik standartlarına uygundur.
* Koruyucu yapı üzerinde entegre toz tahliye portları. Düzenli iç düzen kolay temizlik sağlar ve atölye 5S yönetim gereksinimlerini karşılar.
Tipik Uygulama Senaryoları
* Döküm otomotiv parçalarının (örneğin motor blokları, fren diskleri) toplu taşlanması.
* Küçük mühendislik makine parçalarının çapaksızlaştırılması ve yüzey parlatılması.
* Tarım makineleri parçalarının standartlaştırılmış son işlemleri.
Uyumlu Ürün Özellikleri
* Küçük ve orta ölçekli döküm demir parçaların tartımı ≤ 200kg.
* 550*H350mm ebatlarında yapısal parçalar (normal veya kompleks).
* Yüksek taşlama hassasiyeti gerektiren iş parçaları ±0,02 mm.
Yenilik Öne Çıkanlar
1. Esnek İşleme için 8 Eksenli Bağlantı
Geleneksel 5 eksenli/4 bağlantılı ekipmanlarla karşılaştırıldığında, DR-550B'nin 8 eksenli bağlantı yapısı sürekli kavisli yüzey işlemeyi mümkün kılarak dökme demir parça tiplerinin %80'inden fazlasını kapsar. Geleneksel 5 eksenli makineler genellikle benzer ürünlerin yalnızca yaklaşık %30'unu işler.
2. Yapay Zeka Destekli Akıllı Üretim
* Entegre AI görüntü tanıma sistemi, yüksek hassasiyetli iş parçası konumlandırmasını destekleyerek fikstür kısıtlamalarını azaltır ve fikstür maliyetlerini %30'un üzerinde düşürür.
* Çince programlama arayüzü, model içe aktarma otomatik programlama fonksiyonuyla birleştirildiğinde öğretim verimliliği %50 oranında artıyor.
Standart Yapılandırma

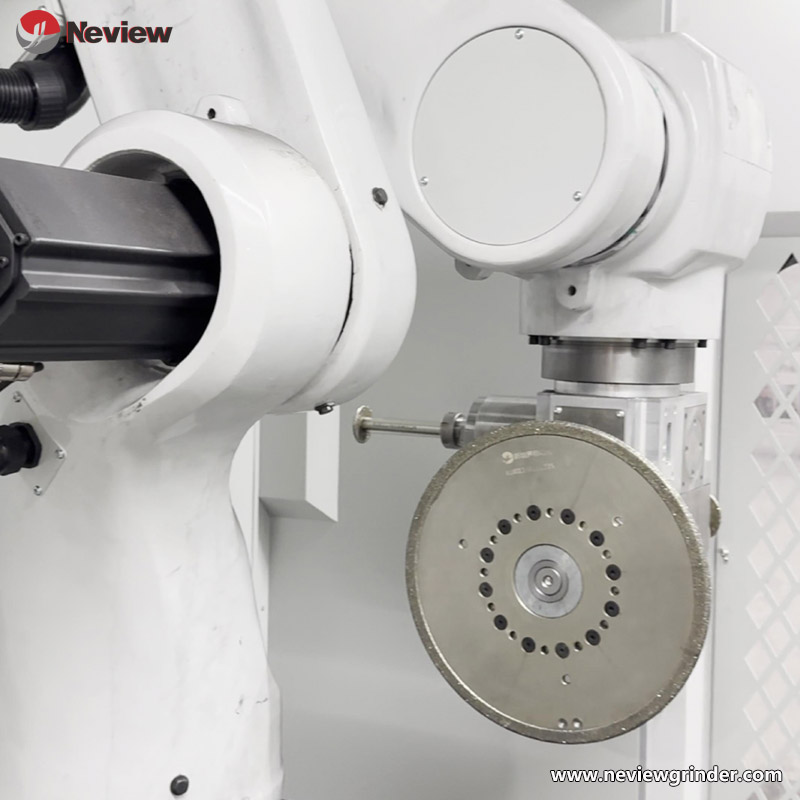

* Çift milli taşlama sistemi (13kW milli motorlar).
* Otomatik iş parçası algılama ve telafi sistemi.
* Entegre toz emme sistemine sahip çift katmanlı koruyucu çelik paneller.
* Akıllı kontrol sistemi.
* Temel bileşenler: 1 yıl garanti, ömür boyu bakım hizmeti.
