Demir Döküm için Otomatik Robotik CNC Taşlama Makinesi

Ana Yapılandırma

Çift workbankes,stek arm,dgerçek pişleme siğnes

Anahtar Parametreler

Ürün Genel Bakışı

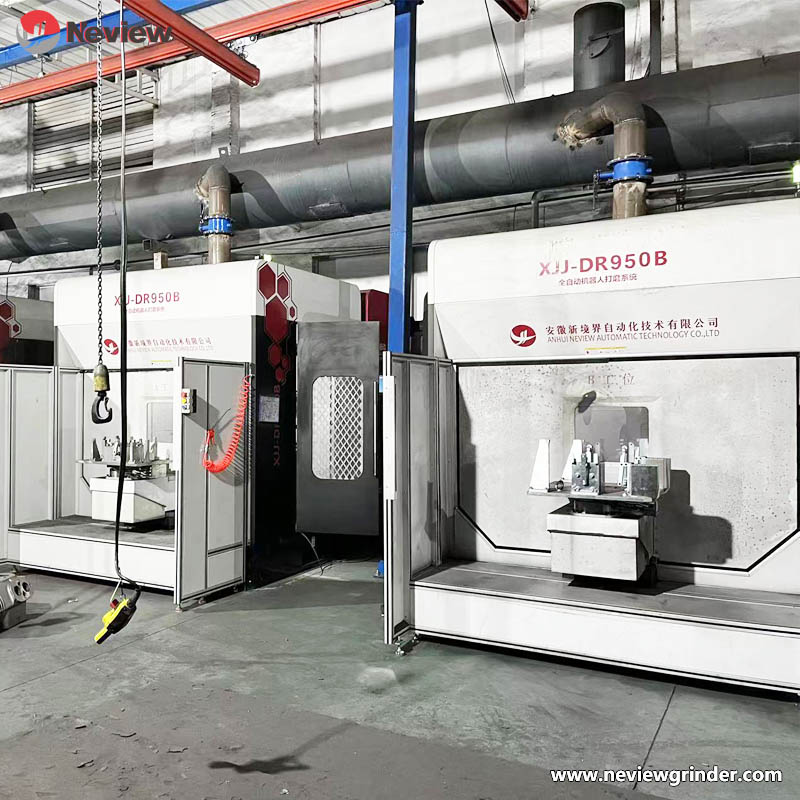

DR - 950B, Neview Automatic tarafından orta - büyük dökme demir parçalar için geliştirilen tek kollu, çift istasyonlu bir taşlama ekipmanıdır. 8 eksenli bağlantı teknolojisi ve çift mil konfigürasyonunu benimseyerek, yüksek hassasiyetli taşlama ve yüksek verimli üretimi dengeler. Çift istasyonlu döner tabla tasarımı, eş zamanlı yükleme/boşaltma ve taşlama sağlayarak üretim verimliliğini önemli ölçüde artırır. İnşaat makineleri, otomobil üretimi ve diğer alanlarda orta - büyük demir parçaların çapak alma ve parlatma gibi son işlemler için uygundur.

Temel Teknik Avantajlar

1. Ultra Güçlü Sertlik ve Ağır Yük Kapasitesi Tasarımı

• Çalışma tezgahı 300 kg - sınıfı yük taşır ve mekanik kol 200 kg yük taşır. Redüktör ve kol yapısının güçlendirilmesiyle kapsamlı sertlik 400 kg'ın üzerine çıkar, bu da büyük yükseltici kalıntılarının öğütülmesini istikrarlı bir şekilde kaldırabilir ve ölçülen etki kuvveti 165 kg'ı aşar.

• Kısa ve kalın yapı tasarımı, KUKA 400kg yükünün rijitliğine eşdeğer olup, geleneksel robot taşlama ekipmanlarının rijitlik performansını çok aşmaktadır.

2. Akıllı Telafi ve Esnek Öğütme Sistemi

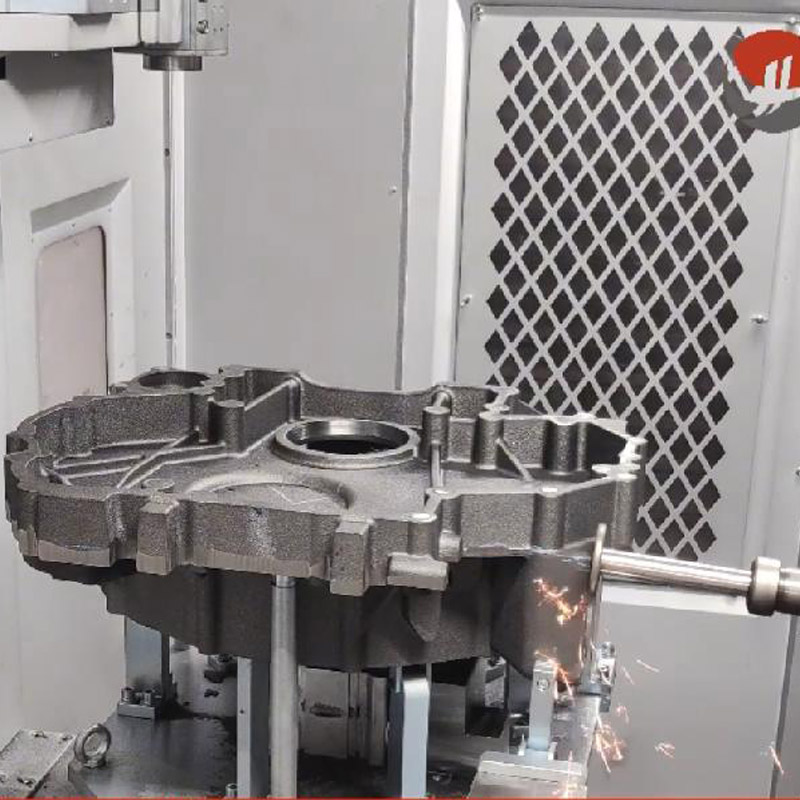

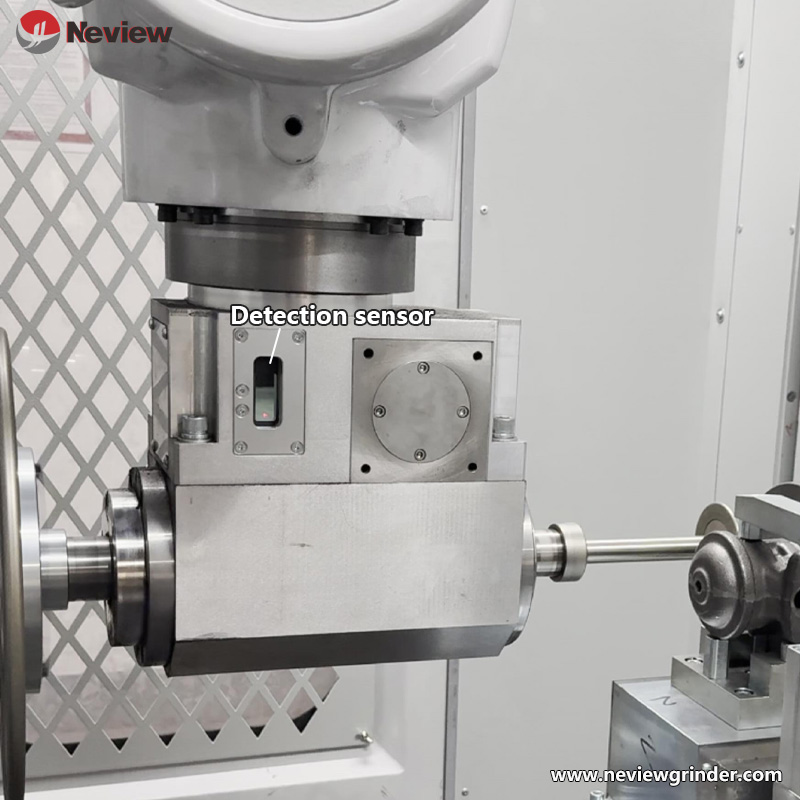

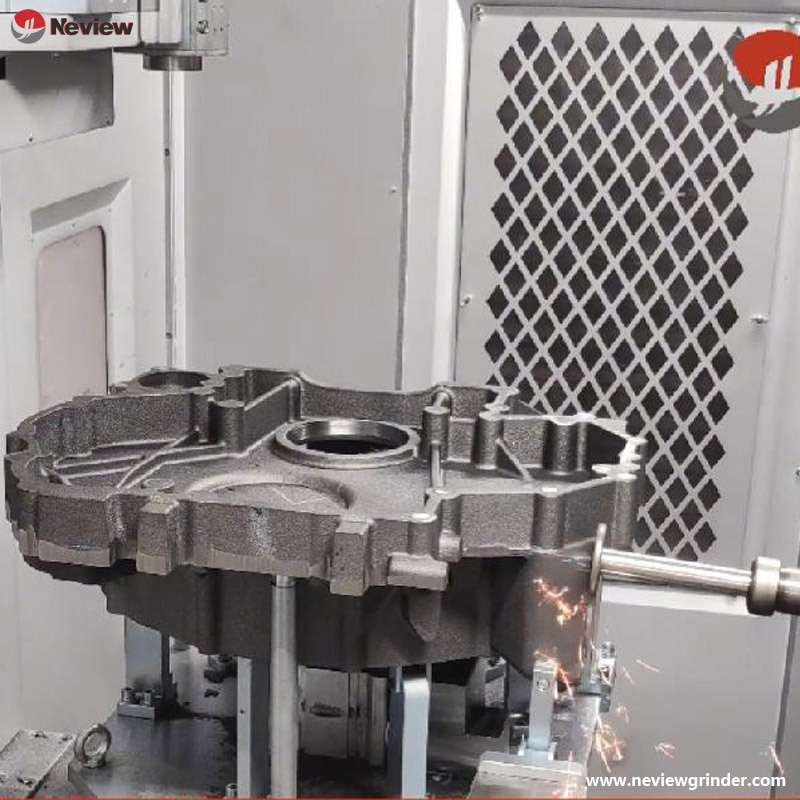

• Deplasman Algılama ve Telafisi: Standart deplasman sensörü ile iş parçalarının fark değerini otomatik olarak tespit edebilir ve büyük döküm hatalarına sahip orta - büyük ürünlere uyum sağlamak için taşlama yolunu düzeltebilir.

• Esnek Bağlantı Teknolojisi: Deforme olabilen iş parçalarında, akım döngüsü, pozisyon döngüsü ve tork döngüsü olmak üzere üç kapalı devre kontrolü ile esnek taşlama gerçekleştirilir ve bağlantı kuvveti parametrik olarak ayarlanabilir.

3. Çift İstasyonlu Yüksek Verimli Çalışma Modu

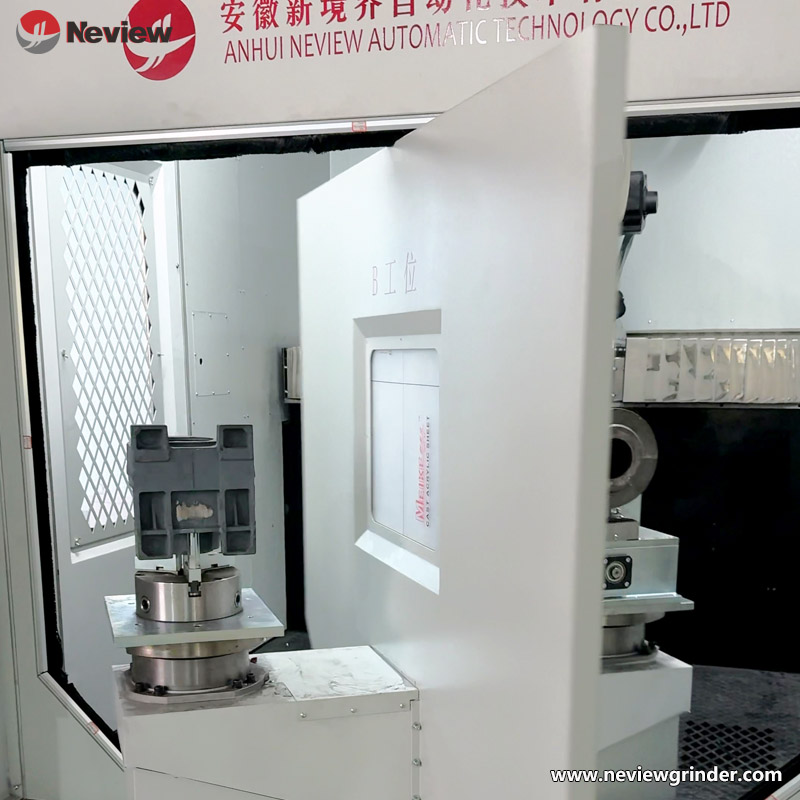

• Çift istasyonlu pikap tasarımı eş zamanlı yükleme/boşaltma ve öğütmeyi gerçekleştirir. Otomatik etkileşimli pikap teknolojisiyle birleştirildiğinde, üretim verimliliği %30'dan fazla artar ve manuel müdahale sıklığı büyük ölçüde azalır.

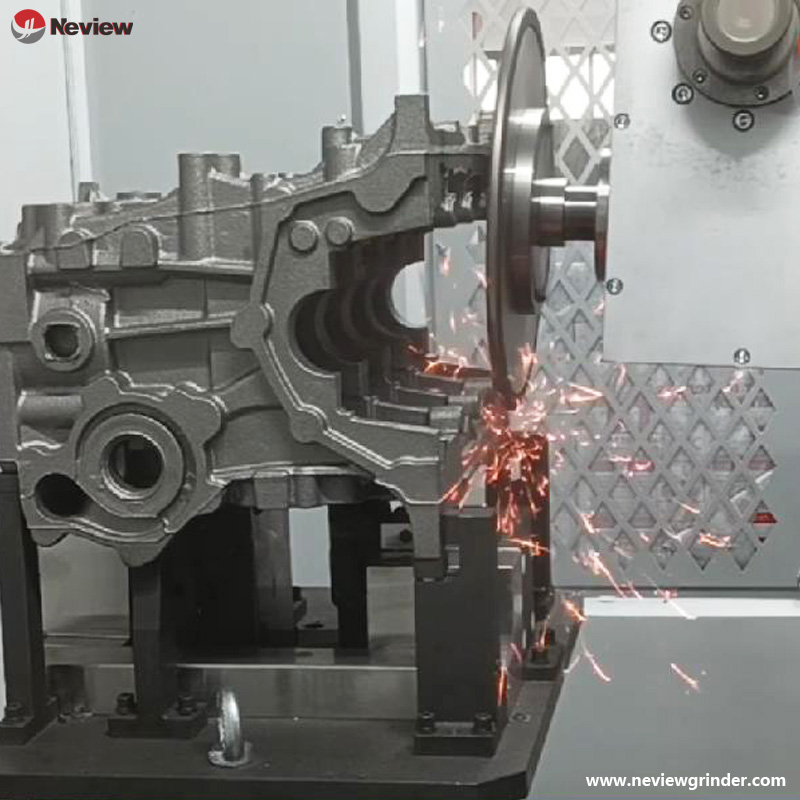

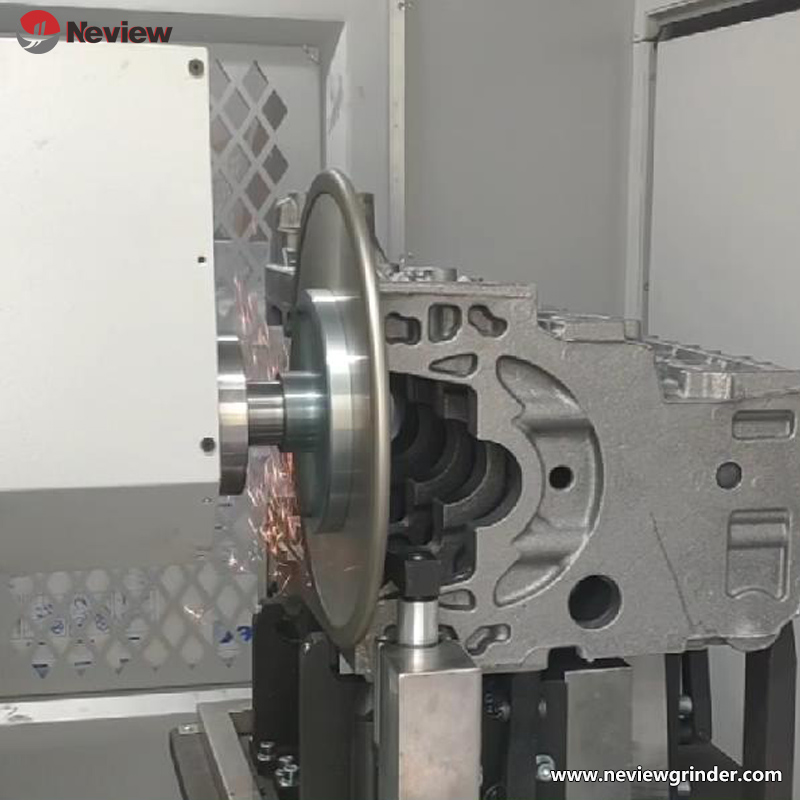

• Çift milli taşlama sistemi, kaba taşlama ve ince taşlama işlemlerini aynı anda gerçekleştirerek tek işlem döngüsünü kısaltır.

4. Güvenlik, Çevre Koruma ve Kolay Bakım

• Endüstriyel güvenlik koruma standartlarını karşılamak için çift katlı koruyucu çelik plakalar, otomatik elektrikli kapı kilitleri ve besleme ışık perdeleri ile eşleştirilir.

• Genel olarak kapalı yapı, merkezi toz toplamayı destekler ve iç düzeni temiz ve temizlemesi kolaydır, atölye 5S yönetiminin gereksinimlerini karşılar.

Tipik Uygulama Senaryoları

• İnşaat Makinaları: Hidrolik silindirler ve dişli kutuları gibi orta - büyük dökme demir parçaların toplu taşlanması.

• Otomobil Üretimi: Büyük motor parçalarının ve şasi yapısal parçalarının çapaksızlaştırılması işlemi.

• Maden Makinaları: Aşınmaya dayanıklı döküm ve transmisyon parçalarının yüzey parlatma işlemleri.

Uyarlanabilir Ürün Özellikleri

• Orta - Ağırlığı ≤ 300kg olan büyük dökme demir parçalar;

• 950*H650mm ebat aralığında düzenli/karmaşık yapısal parçalar;

• ±0,02 mm taşlama hassasiyeti gereksinimi olan yüksek yüklü iş parçaları.

Teknik Yenilik Öne Çıkanlar

1. 8 eksenli Bağlantı Esnek İşleme Kapasitesi

Geleneksel 5 eksenli 4 bağlantılı ekipmanlarla karşılaştırıldığında, DR-950B'nin 8 eksenli bağlantı yapısı, dökme demir ürün tiplerinin %80'inden fazlasını kapsayan sürekli eğri işlemeyi gerçekleştirebilirken, 5 eksenli ekipmanlar benzer ürünlerin yalnızca %30'uyla uyumludur.

2. Yapay Zeka Destekli Akıllı Üretim Sistemi

• Yapay zeka görsel tanıma sistemi ile entegre edilerek, iş parçalarının yüksek hassasiyetle konumlandırılmasını destekler, fikstürlerin sınır kısıtlamasını azaltır ve fikstür maliyetini %30'dan fazla azaltır.

• Çince programlama arayüzü, model ithalat otomatik programlama fonksiyonuyla eşleştirilerek, öğretim verimliliği %50 oranında artırılmıştır.

Standart Yapılandırma

• Çift milli taşlama sistemi (11,5 kW milli motor);

• Otomatik iş parçası algılama ve telafi sistemi;

• Çift katlı koruyucu çelik plakalar ve merkezi toz toplama sistemi;

• Çin akıllı kontrol sistemi.
