Daha geniş uyumluluk, daha güçlü adaptasyon kabiliyeti, küçük ve orta boy dökme demir parçaların taşlanması için uygundur.
Ürün No :
DR-750BSipariş (MOQ) :
1 UnitÖdeme :
TT 50% deposit first, and then TT 50% before shipment.Ürün Menşei :
ChinaNakliye Limanı :
ShanghaiKurşun zamanı :
60 DaysAğırlık :
4.2 T
Ana Yapılandırma
Çift workbankes,stek arm,dgerçek pişleme siğnes
Anahtar Parametreler
Maksimum İşleme Boyutu (mm) | Maksimum Yük Taşıma Kapasitesi (kg) | Kol Yükü (kg) | İşleme Eksenlerinin Sayısı | Tekrarlanan Konumlandırma Doğruluğu (mm) |
φ750*H550 | 200 | 200 | 8 | ±0,02 |
Mil Gücü (kw) | Çalışma Gücü (kw) | Toplam Güç(kw) | Ekipman Boyutu(mm) | Ekipman Ağırlığı(T) |
11.5 | Yaklaşık 7.4 | 37 | 3200*2150*2650 | 4.2 |
Ürün Genel Bakışı

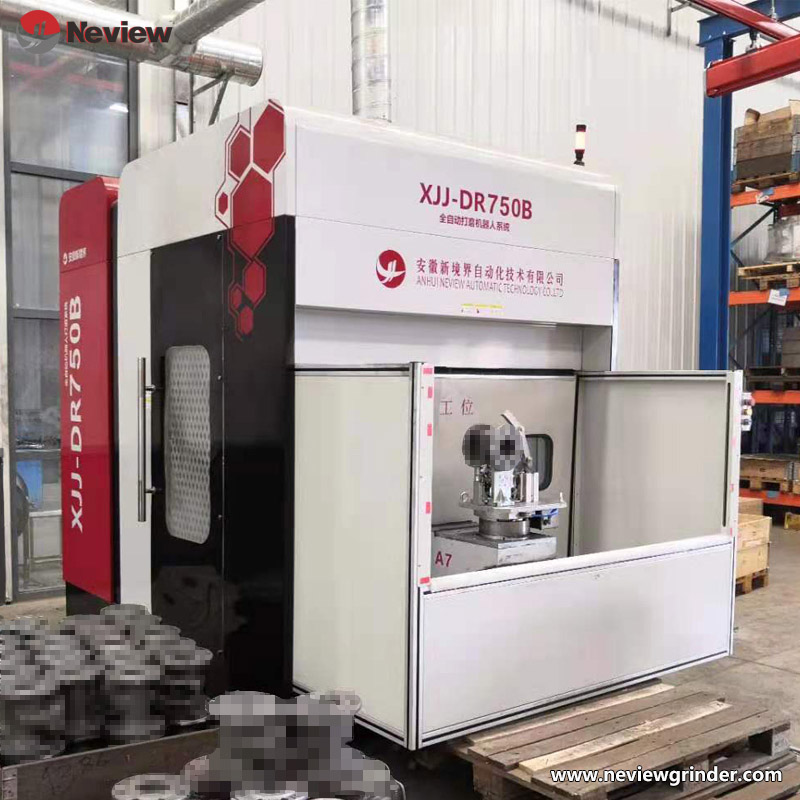

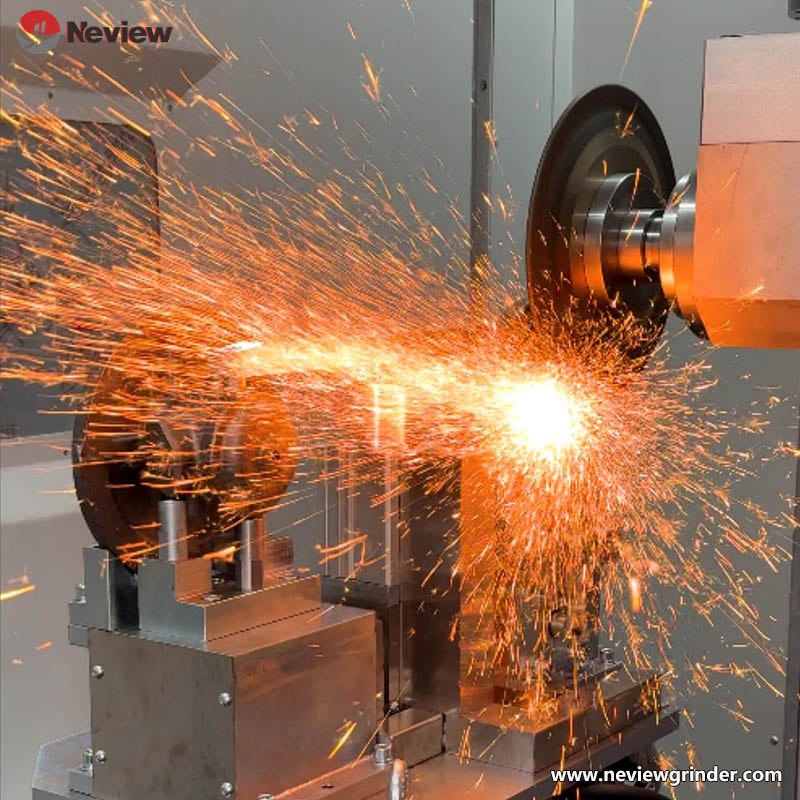

Anhui Xinjingjie Automation Technology Co., Ltd. tarafından geliştirilen DR-750B, küçük ila orta ölçekli dökme demir parçalar için özel olarak tasarlanmış tek kollu, çift istasyonlu bir taşlama sistemidir. 8 eksenli/7 bağlantılı çekirdek teknolojisi ve çift mil yapılandırması ile hem yüksek hassasiyetli taşlama hem de verimli üretim yetenekleri sunar. Çift istasyonlu döner tablası eş zamanlı yükleme/boşaltma ve taşlama işlemlerine olanak tanır ve üretkenliği önemli ölçüde artırır. Otomotiv parçaları ve mühendislik makine aksesuarları gibi toplu olarak üretilen demir bileşenlerin çapak alma ve parlatma gibi son işlem görevleri için idealdir.
Temel Teknik Avantajlar
1. Üstün Sertlik ve Yüksek Yük Tasarımı
• Çalışma masası ve robotik kol, 200 kg'a kadar yükleri eş zamanlı olarak işler. Güçlendirilmiş redüktörler ve kol yapıları, 400 kg'ı aşan birleşik sertliğe ulaşarak büyük döküm kanalı/kapı kalıntılarının (test edilen kuvvet >165 kg) istikrarlı bir şekilde işlenmesini sağlar.
• Kompakt ve sağlam yapı tasarımı, KUKA'nın 400 kg taşıma kapasiteli robotlarına eşdeğer bir sağlamlık sunarak, geleneksel robotik taşlama sistemlerini önemli ölçüde geride bırakıyor.
2. Akıllı Telafi ve Esnek Öğütme Sistemi

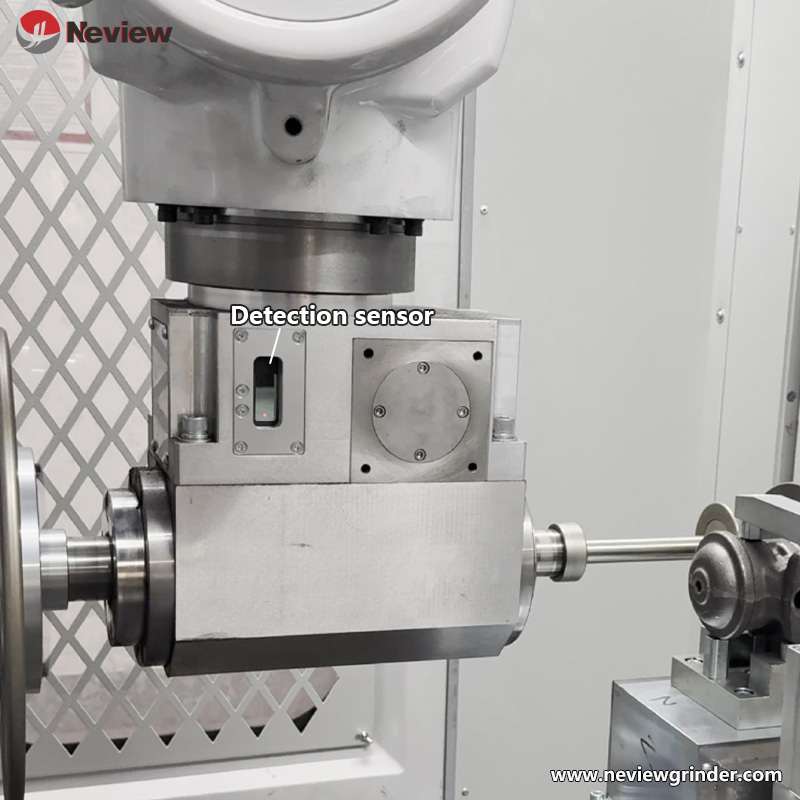

• Deplasman Algılama ve Telafisi: Standart deplasman sensörleri, iş parçasındaki değişiklikleri otomatik olarak belirler ve önemli döküm toleranslarına uyum sağlamak için taşlama yollarını ayarlar.
• **Esnek Kontur Uyarlaması:** Kolayca deforme olabilen iş parçaları için, üçlü kapalı devre kontrolü (akım, pozisyon, tork) parametreli olarak ayarlanabilir temas kuvvetiyle uyumlu taşlama olanağı sağlar.
3. **Çift İstasyonlu Yüksek Verimli Çalışma**
• Çift istasyonlu döner tabla, eş zamanlı yükleme/boşaltma ve öğütme olanağı sağlar. Otomatik istasyon değiştirme teknolojisiyle entegre edildiğinde, üretkenlik %30'dan fazla artar.

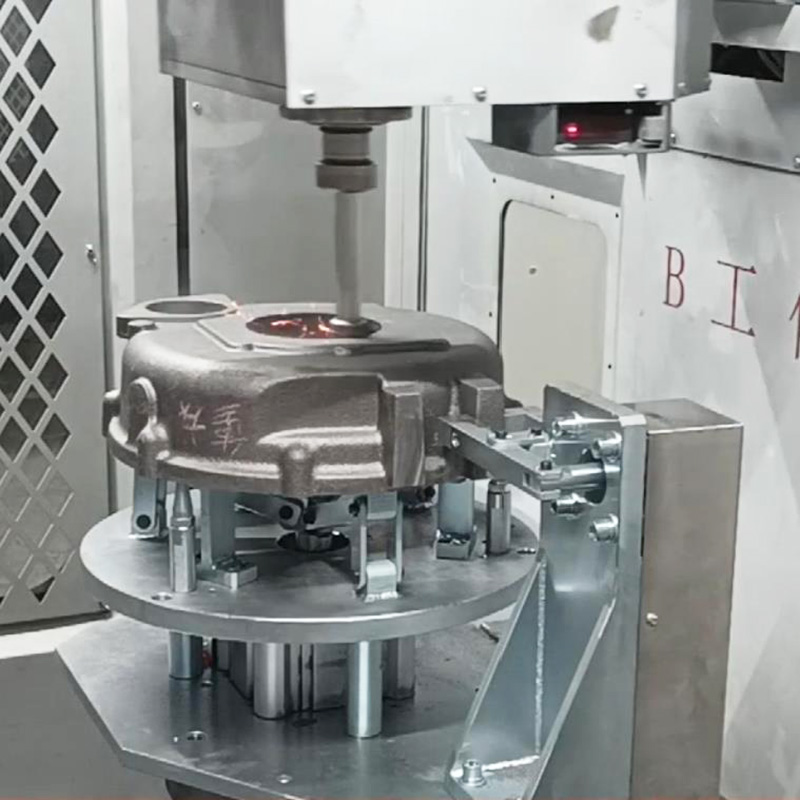

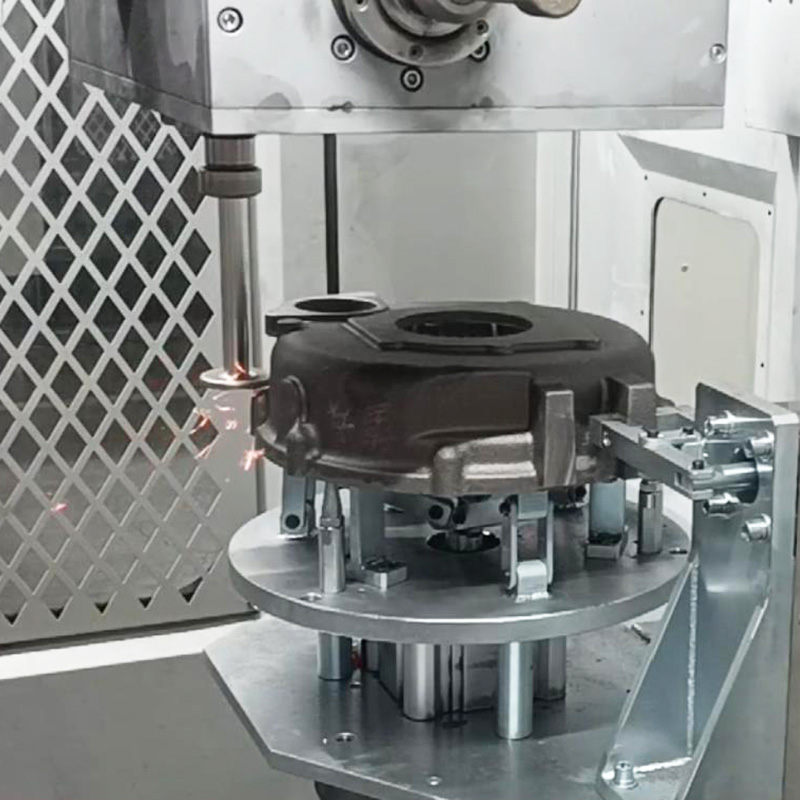

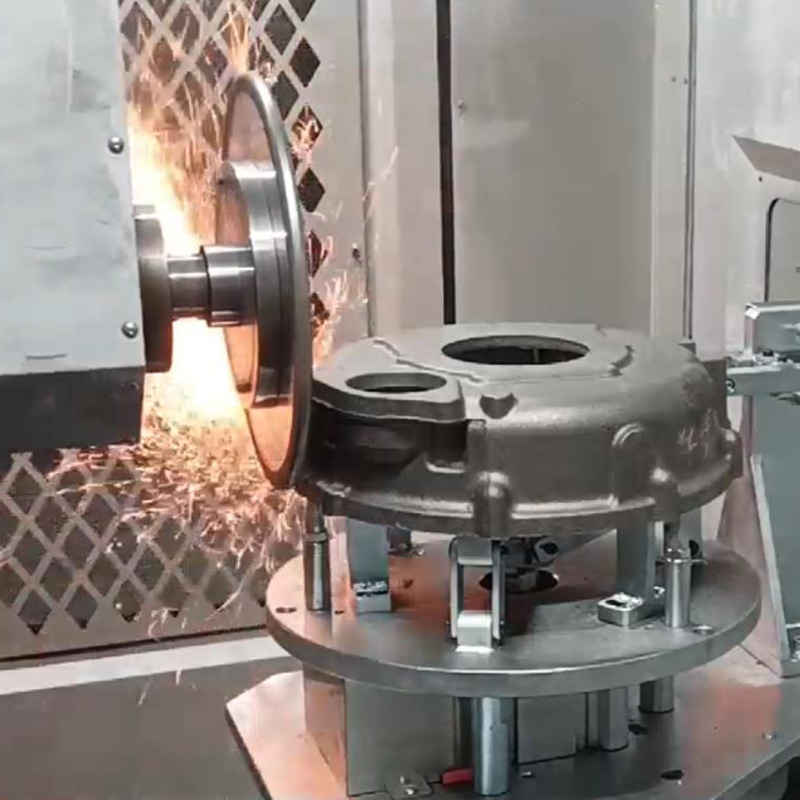

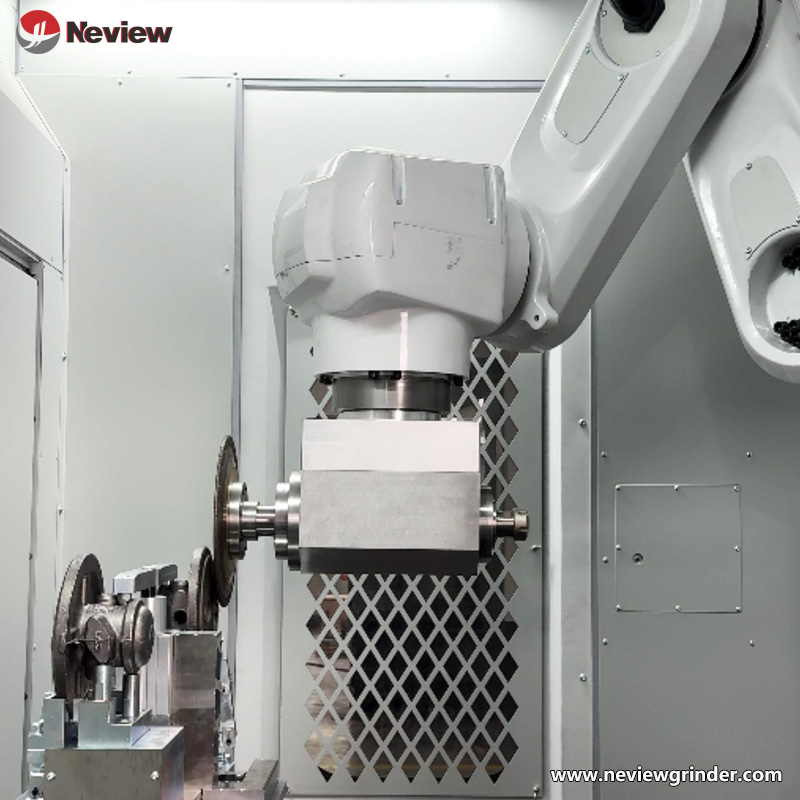

• Çift milli taşlama sistemi, kaba işleme ve finiş işlemlerini aynı anda gerçekleştirerek tek işlem çevrimlerini kısaltır.
4. **Güvenlik, Çevre Dostu ve Kolay Bakım**

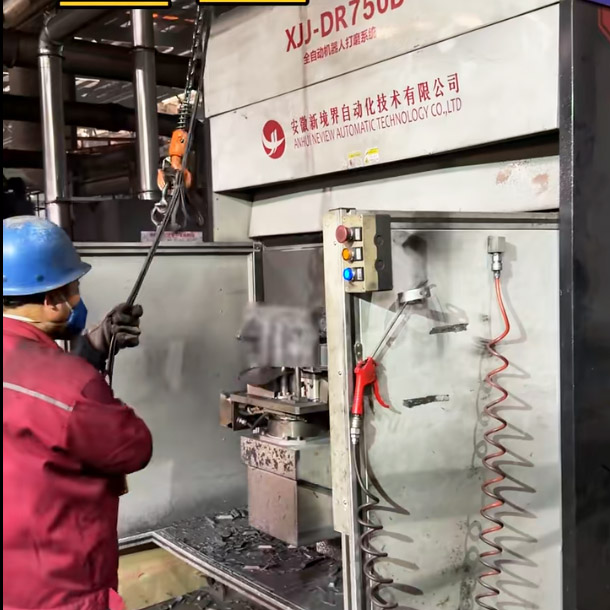

• Otomatik elektrikli kapı kilitleri ve yükleme alanı ışık perdeleri bulunan çift katmanlı çelik korumalar endüstriyel güvenlik standartlarına uygundur.
• Kapalı yapı, merkezi toz tahliyesini destekler. Düzenli iç düzen, atölye 5S gereksinimlerine uygun olarak temizliği kolaylaştırır.
Tipik Uygulama Senaryoları
• Otomotiv Sanayi: Döküm parçaların (motor blokları, fren diskleri) toplu taşlanması.
• Mühendislik Makinaları: Küçük ve orta boy demir parçaların (hidrolik parçalar, şanzıman gövdeleri) parlatılması.
• Tarım Makinaları: Şanzıman parçaları, valf gövdeleri vb.'nin standartlaştırılmış son işlemleri.
Uyumlu Ürün Özellikleri
• Küçük ila orta boy döküm parçalar ≤200kg;
• 750×H550mm boyutlarındaki yapısal bileşenler (normal/karmaşık);
• Yüksek taşlama hassasiyeti (±0,02mm) gerektiren iş parçaları.
Yenilik Öne Çıkanlar
1. 8 Eksenli Bağlantı Esnek İşleme
Geleneksel 5 eksenli/4 bağlantılı ekipmanlarla karşılaştırıldığında, DR-750B'nin 8 eksenli yapısı, sürekli kavisli yüzey işleme olanağı sunarak, dökme demir parça tiplerinin %80'inden fazlasını kapsıyor; 5 eksenli sistemler için uyumluluk yalnızca %30'dur.
2. Yapay Zeka Destekli Akıllı Üretim Sistemi
• Entegre AI görüntü tanıma, yüksek hassasiyetli iş parçası konumlandırmasını mümkün kılarak fikstür kısıtlamalarını azaltır ve fikstür maliyetlerini %30'dan fazla düşürür.
• Model içe aktarma otomatik programlama özelliğine sahip Çince programlama arayüzü, öğretim verimliliğini %50 oranında artırıyor.
Standart Yapılandırma
• Çift milli taşlama sistemi (11,5 kW milli motorlar);
• Otomatik iş parçası algılama ve telafi sistemi;
• Merkezi toz emme sistemine sahip çift katmanlı koruyucu çelik paneller;
• Çin akıllı kontrol sistemi.
