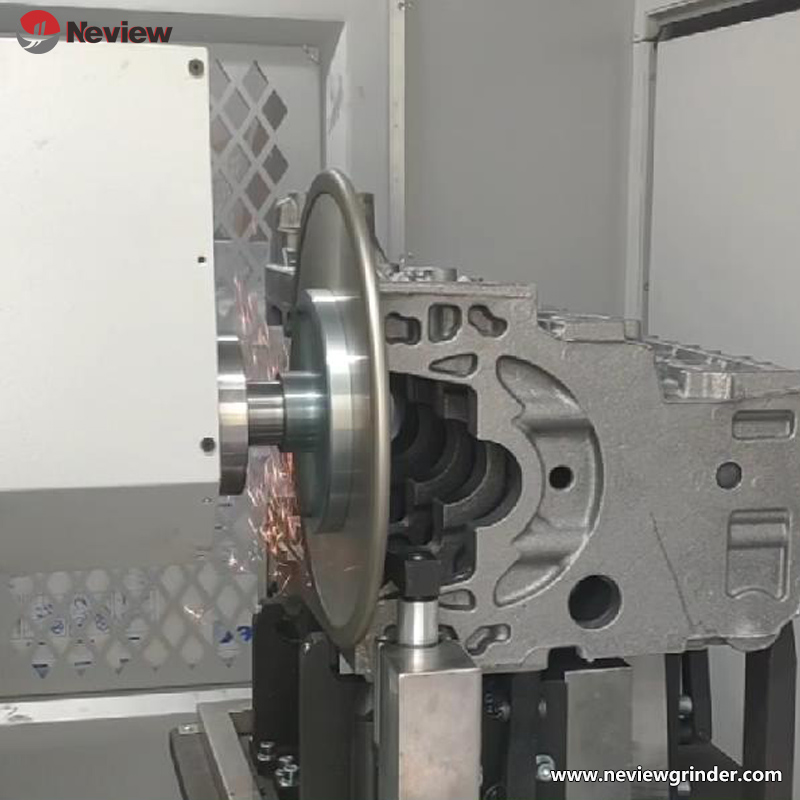

Küçük ve Orta Ölçekli Çelik Dökümlerin Taşlanması İçin GR-750B

Küçük ve Orta Ölçekli Çelik Dökümlerin Taşlanması İçin GR-750B

Daha geniş uyumluluk, daha güçlü adaptasyon kabiliyeti, küçük ve orta büyüklükteki çelik parçaların toplu olarak taşlanması için uygundur.



  • Ürün No :

    GR-750B
  • Sipariş (MOQ) :

    1 Unit
  • Ödeme :

    TT 50% deposit first, and then TT 50% before shipment.
  • Ürün Menşei :

    China
  • Nakliye Limanı :

    Shanghai
  • Kurşun zamanı :

    60 Days
  • Ağırlık :

    4.5 T



Ana Yapılandırma



Çift çalışma tezgahı, tek kol, çift işleme mili



Anahtar Parametreler

Maksimum İşleme Boyutu (mm) Maksimum Yük Taşıma Kapasitesi (kg) Kol Yükü (kg) İşleme Eksenlerinin Sayısı Tekrarlanan Konumlandırma Doğruluğu (mm)
φ750*H550 200 200 8 ±0,02
Mil Gücü (kw) Çalışma Gücü (kw) Toplam Güç(kw) Ekipman Boyutu(mm) Ekipman Ağırlığı(T)
16.5 Yaklaşık 5.5 42 3200*2150*2650 4.5



Ürün Genel Bakışı
Neview Automatic tarafından tasarlanan GR-750B, küçük ila orta boy çelik dökümler için özel olarak tasarlanmış tek kollu, çift istasyonlu bir taşlama sistemidir. 8 eksenli bağlantı teknolojisi ve çift mil yapılandırması ile hem yüksek sertlikte işleme hem de hassas taşlama yetenekleri sunar. Çift istasyonlu döner tabla, eş zamanlı yükleme/boşaltma ve taşlama işlemlerine olanak tanır ve bu sayede mühendislik makineleri, madencilik ekipmanları ve ilgili sektörlerdeki orta boy çelik bileşenlerin çapaksızlaştırılması ve parlatılması gibi son işlem görevleri için idealdir; özellikle yüksek sertlikte çelik dökümlerin toplu işlenmesi için optimize edilmiştir.

Temel Teknik Avantajlar

  1. Yüksek Sertlikte Ağır Hizmet Tasarımı
    • Çalışma masası ve robotik kol 200 kg yükleri eş zamanlı olarak işler. Güçlendirilmiş redüktörler ve kol yapıları, çelik dökümlerde büyük döküm kanalı/kapı kalıntılarının kararlı bir şekilde işlenmesini garanti ederek >400 kg birleşik sertliğe ulaşır (test edilen kuvvet >165 kg).
    • Kompakt ve sağlam yapı, KUKA'nın 400 kg yük kapasiteli robotlarına eşdeğer bir sertlik sunarak, geleneksel robotik taşlama sistemlerini çok aşar. Sertliği ≥HRC45 olan çelik dökümlerle uyumludur.
  2. Akıllı Kompanzasyon ve Aşınmaya Dayanıklı İşleme
    Yer Değiştirme Tespiti ve Telafisi: Standart yüksek hassasiyetli deplasman sensörleri döküm varyasyonlarını otomatik olarak algılar (±2mm tolerans) ve taşlama yollarını ayarlar.
    Aşınmaya Dayanıklı Takım Sistemi: Yüksek sertlikteki çelik dökümlerde özel taşlama diskleri ve aşınmaya dayanıklı takımlar, standart takımlara kıyasla takım ömrünü 3 kat uzatır.

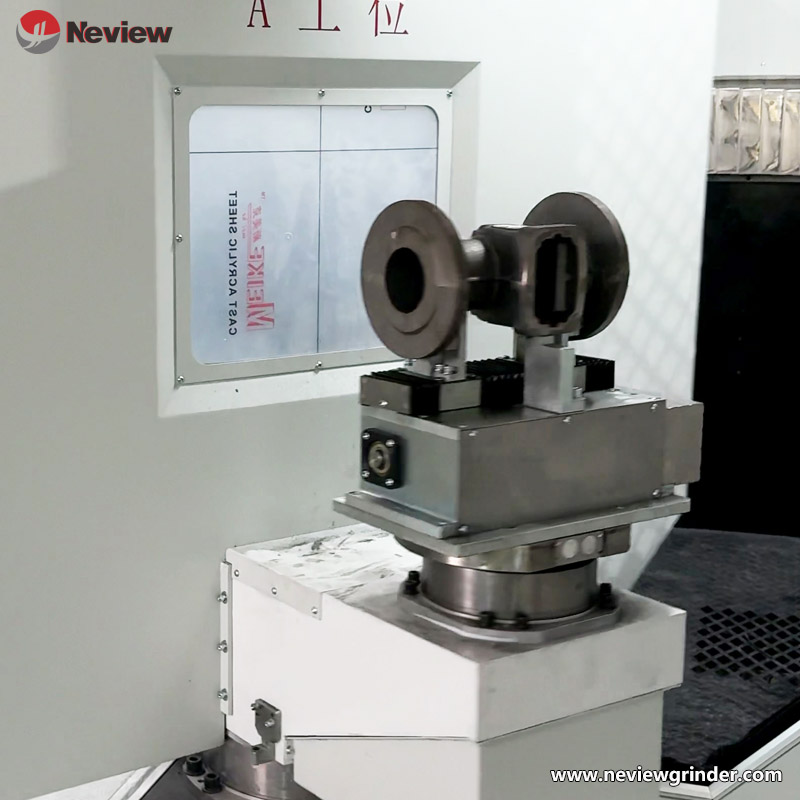

  3. Çift İstasyonlu Yüksek Verimlilikli Çalışma

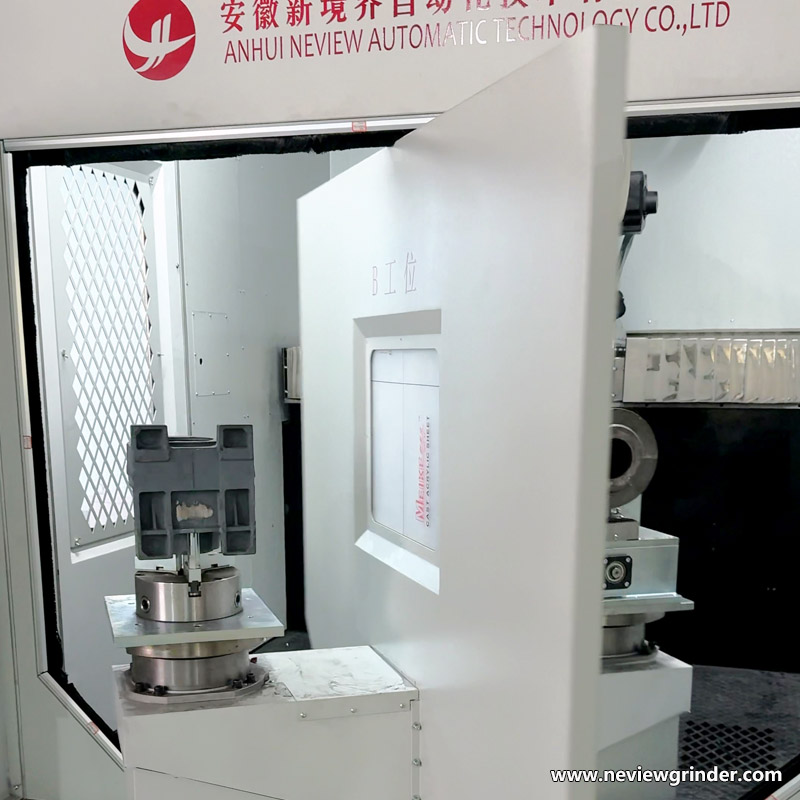

    • Çift istasyonlu döner tabla, eş zamanlı yükleme/boşaltma ve öğütme olanağı sağlar. Otomatik istasyon değiştirme teknolojisiyle entegre edildiğinde, üretkenlik %30'dan fazla artar.
    • Çift milli sistem, kaba işleme/finisaj takımlarının eş zamanlı olarak monte edilmesine olanak tanır ve sertleştirilmiş malzemelerde yeniden sıkıştırma hasarını en aza indirmek için tüm işlemleri tek bir kurulumda tamamlar.
  4. Ağır Hizmet Tipi Koruma ve Soğutma Sistemi
    • Çelik döküm taşlama sırasında sıçrama risklerini etkili bir şekilde sınırlandıran otomatik elektrikli kilitli çift katlı çelik korumalar.
    • Yüksek basınçlı soğutma sistemi, işleme sırasında ısıl etkiyi azaltarak takım ömrünü %20 oranında uzatır ve işleme hassasiyetini garanti eder.

Tipik Uygulama Senaryoları
Mühendislik Makinaları: Orta boy çelik dökümlerin (hidrolik silindirler, redüktör gövdeleri) toplu taşlanması.
Madencilik Ekipmanları: Aşınmaya dayanıklı dökümlerin ve kırıcı komponentlerinin yüzey işlemleri.
Metalurji Ekipmanları: Yüksek sertlikteki çelik parçaların (rulolar, kalıplar) çapaksızlaştırılması.

Uyumlu Ürün Özellikleri
• Küçük-orta boy çelik dökümler ≤200kg;
• 750×H550mm boyutlarındaki düzenli/karmaşık yapısal parçalar;
• Sertliği ≥HRC30 olan yüksek rijitlikte çelik dökümler.

Yenilik Öne Çıkanlar

  1. 8 Eksenli Yüksek Sertlikte İşleme
    GR-750B'nin 8 eksenli bağlantısı, geleneksel 5 eksenli sistemlerle karşılaştırıldığında, çelik dökümlerin sürekli 3 boyutlu eğri işlenmesine olanak tanır ve ürün tiplerinin %80'inden fazlasını kapsar; 5 eksenli ekipmanlar için uyumluluk yalnızca %30'dur.
  2. Çelik Döküm-Optimize Edilmiş Proses Paketi
    • Özelleştirilmiş parametre kütüphanesi, belirli çelik sınıflarına (örneğin ZG270-500, ZG35CrMo) göre taşlama kuvvetini/hızını ayarlayarak yüzey sertleşmesini önler.
    • Entegre titreşim sönümleme teknolojisi, yüksek sertlikteki malzemelerin taşlanması sırasında rezonansı en aza indirerek ±0,02 mm işleme hassasiyeti sağlar.

Standart Yapılandırma

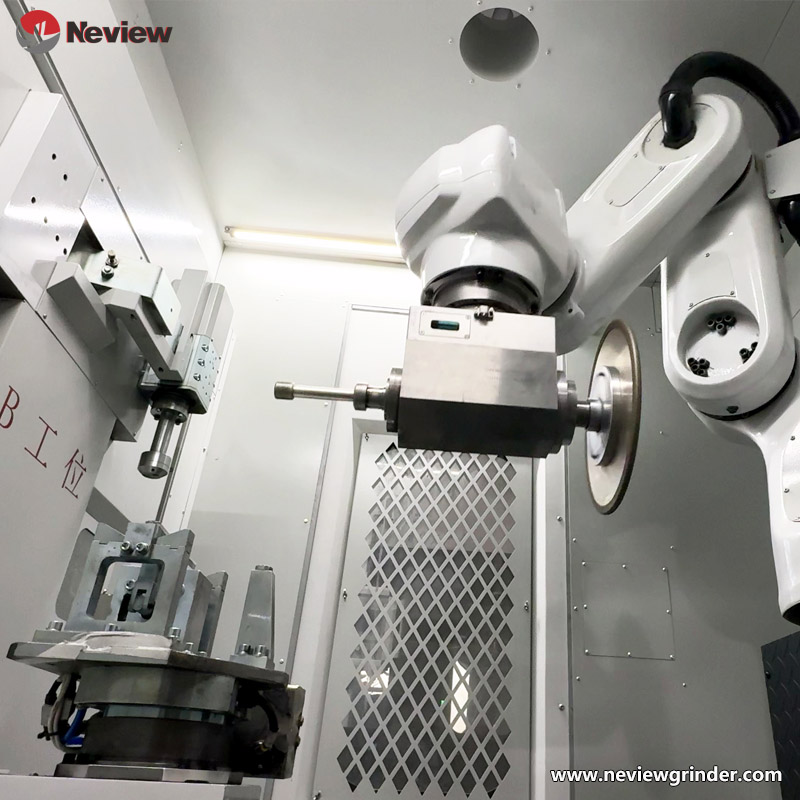

• Tek robotik kol + çift istasyonlu döner masa;
• Çift milli taşlama sistemi (16,5 kW milli motorlar);
• Otomatik hata algılama ve telafi sistemi;
• Yüksek basınçlı soğutma ve merkezi toz emme sistemi.
