GR-950B Döküm için Otomatik CNC Taşlama Robot Makinesi

Ana Yapılandırma

Çift çalışma tezgahı, tek kol, çift işleme mili

Anahtar Parametreler

Ürün Genel Bakışı
Neview Automatic tarafından tasarlanan GR-950B, orta ila büyük çelik dökümler için özel olarak tasarlanmış tek kollu, çift istasyonlu bir taşlama sistemidir. 8 eksenli bağlantı teknolojisi ve çift mil yapılandırması ile olağanüstü sertlik ve hassas taşlama yetenekleri sunar. Çift istasyonlu döner tabla, eş zamanlı yükleme/boşaltma ve taşlama işlemlerine olanak tanır ve bu sayede mühendislik makinelerinde, madencilik ekipmanlarında ve ilgili sektörlerde büyük çelik bileşenlerin çapaksızlaştırılması ve parlatılması gibi son işlem görevleri için idealdir; yüksek sertlikte, büyük boy çelik dökümlerin toplu işlenmesi için optimize edilmiştir.

Temel Teknik Avantajlar

1. Ultra Güçlü Sertlik ve Ağır Yük
   • Çalışma masası 420 kg yük taşır + robotik kol 420 kg'ı kaldırır. Güçlendirilmiş redüktörler ve kol yapıları, büyük döküm kanalı/kapı kalıntılarının (test edilen kuvvet >200 kg) kararlı bir şekilde işlenmesini sağlayan >600 kg'lık birleşik sertliğe ulaşır.
   • Kompakt sağlam yapı, KUKA'nın 600 kg yük kapasiteli robotlarına eşdeğer bir rijitlik sunarak geleneksel sistemleri geride bırakır. Yüksek alaşımlı çelik dökümlerle uyumludur ≥HRC50 sertlik.
2. Akıllı Kompanzasyon ve Aşınmaya Dayanıklı Sistem
   • Nanometre Dereceli Yer Değiştirme Telafisi: Standart yüksek hassasiyetli sensörler döküm farklılıklarını otomatik olarak algılar (±3mm tolerans) ve taşlama yollarını ayarlar.
   • Özel Aşınmaya Dayanıklı Alet Kütüphanesi: CBN taşlama diskleri ve seramik takımlar, yüksek sertlikteki dökümlerde standart takımlara kıyasla takım ömrünü 5 kat uzatarak değişim sıklığını azaltır.
3. Çift İstasyonlu Ağır Hizmet Verimliliği

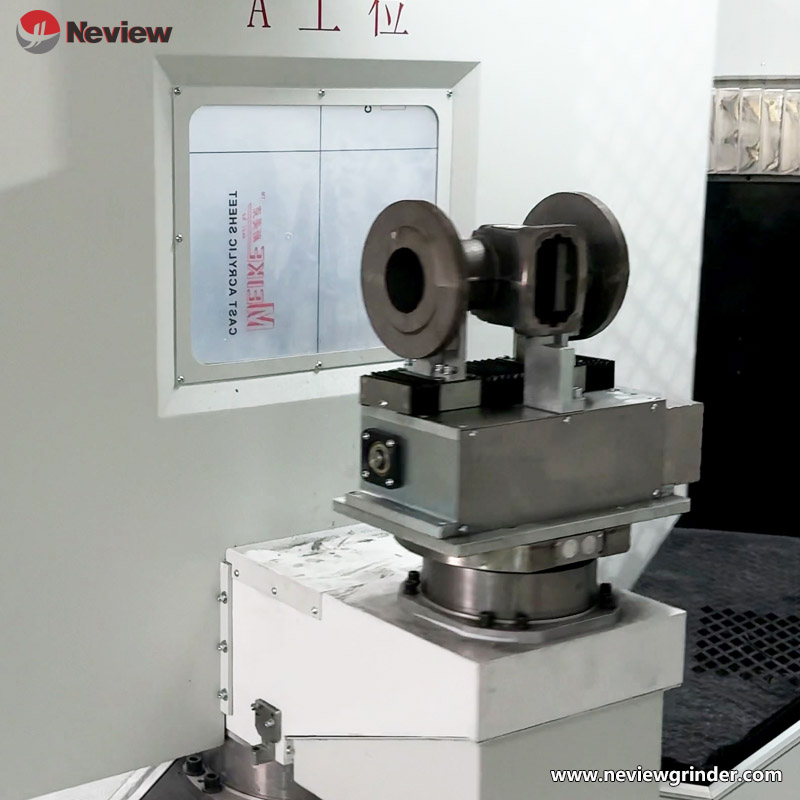

   • Çift istasyonlu döner tabla, büyük iş parçalarının elleçlenmesini ve taşlanmasını senkronize eder. Otomatik istasyon değiştirme, tek istasyonlu sistemlere kıyasla üretkenliği %40 artırır.
   • Çift milli sistem, sertleştirilmiş malzemelerin tekrar sıkıştırılmasından kaynaklanan hassasiyet kaybını önlemek için tüm işlemleri tek bir kurulumda tamamlayarak, kaba işleme/bitirme takımlarını aynı anda monte eder.
4. Üç Katmanlı Koruma ve Akıllı Soğutma
   • Otomatik elektrikli kilitlere sahip üç katmanlı çelik korumalar (IP55 sınıfı), taşlama sırasında yüksek hızda sıçrayan sıçramaları engeller.
   • Akıllı sıcaklık kontrollü yüksek basınçlı soğutma, iş parçası sıcaklığına bağlı olarak akışı otomatik olarak ayarlayarak takım ömrünü %30 uzatır ve HRC60'ın altındaki dökümlerin sürekli işlenmesini sağlar.

Tipik Uygulama Senaryoları
• Mühendislik Makinaları: Büyük çelik dökümlerin (hidrolik silindirler, ağır redüktör gövdeleri) toplu taşlanması.
• Madencilik Ekipmanları: Aşınmaya dayanıklı komponentlerin (kırıcı çekiçleri, değirmen gömlekleri) yüzey işlemleri.
• Enerji Ekipmanları: Yüksek yük dökümlerinin (rüzgar türbini tabanları, nükleer vana gövdeleri) hassas taşlanması.

Uyumlu Ürün Özellikleri
• Orta ila büyük çelik dökümler ≤420kg;
• Ø950×H650mm ölçülerindeki düzenli/karmaşık yapısal parçalar;
• Yüksek mukavemetli, aşınmaya dayanıklı çelik dökümler ≥HRC35 sertliğindedir.

Yenilik Öne Çıkanlar

1. 8 Eksenli Yüksek Sertlikli İşleme Teknolojisi
   • Çift eksenli tasarım, büyük çelik döküm tiplerinin %90'ından fazlasını kapsayan, geleneksel 6 eksenli kabiliyetleri aşan, sürekli ağır hizmet tipi dikey/kavisli yüzey işleme olanağı sağlar.
2. Çelik Döküm-Optimize Edilmiş Proses Paketi
   • Dahili malzemeye özgü parametre kütüphanesi (örneğin, ZG40Cr, ZG35SiMn) yüzey çatlaklarını önlemek için taşlama kuvvetini/hızını/soğutmayı otomatik olarak ayarlar.
   • Titreşim bastırma algoritmaları, tork döngüsü kontrolü ile dinamik olarak ayarlanır ve yüksek sertlikteki malzemelerin işlenmesi sırasında ±0,02 mm hassasiyet sağlar.

Standart Yapılandırma

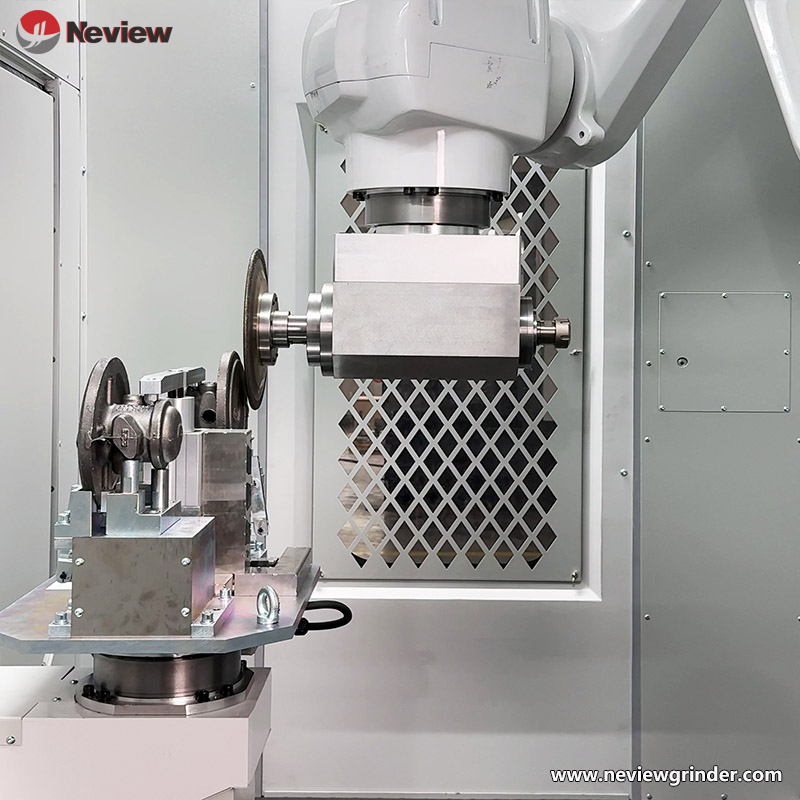

• Tek robotik kol + çift istasyonlu döner masa;
• Çift milli taşlama sistemi (16,5 kW milli motorlar);
• Nanometre düzeyinde hata tespiti ve telafi sistemi;
• Merkezi toz emme sistemine sahip akıllı sıcaklık kontrollü yüksek basınçlı soğutma.
